برق کشی کانکس چگونه بايد انجام شود؟ راهنمای اجرايی ايمنی + چک ليست تحويل

برق کشی کانکس يکي از حساس ترين بخش هاي توليد و تجهيز فضاهاي پيش ساخته است که متاسفانه اغلب به دليل ديدگاه موقتي بودن اين سازه ها، مورد بي توجهي قرار مي گيرد. بر خلاف ساختمان هاي بنايي که داراي ديوارهاي ضخيم و غير رسانا هستند، کانکس ها اغلب داراي بدنه فلزي و عايق هاي پلي استايرن يا پلي اورتان اشتعال پذير هستند که در صورت بروز کوچکترين اتصالي در سيستم برق کشي کانکس، مي توانند به سرعت دچار حريق شده يا تمام بدنه را برق دار کنند.

هدف از اين مقاله ارائه استانداردهاي اجرايي دقيق براي کارفرمايان و خريداران است تا بدانند در زمان سفارش سازه، چه انتظاراتي از واحد توليدي داشته باشند و چگونه از صحت عملکرد سيستم اطمينان حاصل کنند. يک سيستم برق کشي کانکس استاندارد نه تنها بايد روشنايي و توان مورد نياز تجهيزات را تامين کند، بلکه بايد مجهز به سيستم هاي حفاظتي پيشرفته اي باشد که در شرايط بحراني، جان ساکنان و سلامت دستگاه ها را تضمين نمايد.

قبل از شروع برق کشی، بار مصرفی را درست حساب کنيم

محاسبه بار الکتريکي اولين و حياتي ترين گام در برق کشي کانکس است که اگر به درستي انجام نشود، کل زيرساخت از کابل ورودي گرفته تا کليدهاي مينياتوري دچار نقص خواهند شد. بسياري از کاربران بدون در نظر گرفتن توان مصرفي، تجهيزات پرمصرفي مانند هيترهاي برقي يا اجاق هاي القايي را به مدار اضافه مي کنند که منجر به ذوب شدن عايق کابل ها مي شود.

در برق کشي کانکس بايد مجموع توان تمام دستگاه هايي که قرار است به صورت همزمان روشن باشند محاسبه گردد تا ضريب همزماني مناسبي در طراحي تابلو برق لحاظ شود.

ليست مصرف کننده ها (روشنایی، پريزها، کولرگازی، آبگرمکن، هيتر)

در مرحله اول، طراح بايد ليست دقيقي از تمامي مصرف کننده ها تهيه کند. در يک کانکس معمولي، سيستم روشنايي کمترين بار را مصرف مي کند، اما پريزها مي توانند حامل بارهاي سنگيني باشند. تجهيزاتي مانند کولرگازي و آبگرمکن برقي داراي جريان راه اندازي بالايي هستند که بايد در انتخاب فيوز مناسب کانکس لحاظ شوند.

براي مثال، يک هيتر برقي ساده ممکن است به تنهايي ۱۰ آمپر جريان بکشد، در حالي که يک سيستم روشنايي کامل با لامپ هاي LED شايد کمتر از ۱ آمپر مصرف داشته باشد.

تک فاز يا سه فاز؟ چه زمانی لازم می شود

اغلب پروژه هاي سيم کشي کانکس اداري يا مسکوني با برق تک فاز ۲۲۰ ولت اجرا مي شوند، اما در شرايطي که کانکس به عنوان آشپزخانه صنعتي، آزمايشگاه يا کارگاه مجهز به دستگاه هاي ماشين کاري استفاده مي شود، نياز به برق سه فاز قطعي است.

انتخاب بين تک فاز و سه فاز مستقيماً بر روي ابعاد تابلو برق کانکس و نوع کليد محافظ جان کانکس تاثير مي گذارد. اگر بار مصرفي کل کانکس از ۳۲ آمپر فراتر رود، توصيه مهندسي بر استفاده از سيستم سه فاز براي حفظ تعادل بار و جلوگيري از افت ولتاژ شديد است.

اشتباه رايج: اضافه کردن وسايل بعد از تحويل بدون ارتقا تابلو

بسياري از خريداران پس از تحويل سازه، اقدام به نصب وسايلي مانند مايکروويو، کتری برقي يا اسپليت هاي بزرگ مي کنند بدون اينکه بدانند زيرساخت برق کشي کانکس براي اين حجم از بار طراحي نشده است.

اين کار باعث داغ شدن پريزها و کابل ورودي مي شود. هميشه توصيه مي شود در زمان سفارش، حداقل ۲۰ درصد ظرفيت اضافه براي توسعه هاي آتي در نظر گرفته شود تا در صورت اضافه شدن يک مصرف کننده جديد، نيازي به تخريب داکت بندي ها و تعويض سيم کشي نباشد.

نقشه کلی برق کانکس

ساختار سيستم توزيع انرژي در برق کشي کانکس بايد داراي يک نظم منطقي و سلسله مراتبي باشد تا در صورت بروز خطا در يک بخش، کل سيستم قطع نشود. اين نقشه بايد شامل ورودي برق، واحد حفاظت مرکزي و در نهايت تقسيم مدارهاي فرعي باشد.

يک برق کشي کانکس اصولي به گونه اي اجرا مي شود که مسير جريان برق کاملاً از بدنه فلزي عايق شده و تمامي اتصالات در جعبه تقسيم هاي درپوش دار قرار گيرند.

ورودی برق و تجهيزات حفاظت اوليه

ورودي برق سازه معمولاً از طريق يک سوکت صنعتي يا ترمينال باکس تعبيه شده در بدنه بيروني اجرا مي شود. در اين نقطه، استفاده از گلندهاي آب بند براي جلوگيري از نفوذ رطوبت الزامي است. تجهيزات حفاظت اوليه شامل يک فيوز کليدي (مينياتوري يا کامپکت) است که کل جريان ورودي را کنترل مي کند.

در پروژه هاي برق کشي کانکس کارگاهي، توصيه مي شود در بدو ورود از يک دستگاه نمايشگر ولتاژ و جريان استفاده شود تا نوسانات برق ژنراتور يا شبکه برق شهري به راحتي توسط کاربر رصد شود.

تابلو برق، فيوزها و تقسيم مدارها

تابلو برق کانکس مغز متفکر سيستم است که بايد در محلي با دسترسي آسان و دور از رطوبت نصب شود. تقسيم بندي مدارها يکي از استانداردهاي اصلي در برق کشي کانکس است؛ به اين معني که بايد مدار روشنايي از مدار پريزها و مدار تجهيزات خاص مانند کولر کاملاً منفك باشد.

استفاده از کليدهاي مينياتوري با تيپ هاي متناسب (تيپ B براي روشنايي و تيپ C براي موتورها و کولر) امنيت سيستم را دوچندان مي کند و باعث مي شود در صورت اتصالي يک لامپ، کل برق کانکس قطع نگردد.

پريزها و روشنایی: تفکيک مدار و علتش

تفکيک مدار در برق کشي کانکس به دليل حفظ پايداري سيستم انجام مي شود. اگر تمامي بارها بر روي يک مدار باشند، جريان عبوري از سيم اصلي زياد شده و باعث افت ولتاژ و حرارت مي شود. در سيم کشي کانکس اداري که تعداد کامپيوترها زياد است، تفکيک مدار پريزها به چند شاخه مجزا مانع از پريدن فيوز در لحظه روشن شدن همزمان سيستم ها مي شود.

همچنين اين کار عيب يابي را براي برقکار بسيار ساده تر مي کند و ضريب ايمني برق کانکس را به استانداردهاي ساختماني نزديک مي نمايد.

طراحی اصولی مدار روشنایی و انتخاب تجهیزات مناسب، تأثیر مستقیمی بر ایمنی و کاهش مصرف انرژی دارد؛ در این زمینه می‌ توانید مقاله بررسی کامل سیستم روشنایی کانکس را نیز مطالعه کنید.

ارت و همبندی در کانکس: بخش حياتی برای جلوگيری از برق گرفتگی

بحث ارت در کانکس به دليل ساختار فلزي اکثر اين سازه ها، بسيار حياتي تر از ساختمان هاي معمولي است. در صورتي که يک سيم فاز در داخل ديواره ها آسيب ديده و به بدنه متصل شود، کل بدنه خارجي و داخلي کانکس مي تواند داراي ولتاژي کشنده شود.

ارتينگ در برق کشي کانکس نه تنها يک گزينه جانبي، بلکه يک الزام قانوني در مبحث سيزدهم مقررات ملي ساختمان است که بايد به دقت توسط ناظر چک شود.

ارت چيست و در کانکس چرا حساس تر است

ارت سيستمي است که جريان خطا را مستقيماً به زمين هدايت مي کند تا از برق گرفتگي افراد جلوگيري شود. در برق کشي کانکس، به دليل اينکه سازه معمولاً روي پايه هاي فلزي يا چرخ قرار دارد، اتصال طبيعي با زمين وجود ندارد. اين عدم اتصال باعث مي شود بدنه مثل يک خازن بزرگ عمل کرده و بار الکتريکي را در خود ذخيره کند.

يک سيستم ارت استاندارد در کانکس شامل چاه ارت يا ميله ارت کوبشي است که تمامي بدنه فلزي و ارت پريزها به آن متصل مي شوند.

روش های رايج اجرای ارت (استاندارد و غيراستاندارد)

روش استاندارد در برق کشي کانکس، استفاده از يک شينه ارت در داخل تابلو برق است که تمام سيم هاي ارت زرد و سبز رنگ مدارها به آن وصل شده و در نهايت با يک کابل نمره ۶ يا ۱۰ به ميله ارت زمين متصل مي گردند. روش هاي غيراستاندارد مانند وصل کردن سيم ارت به پايه خود کانکس يا لوله هاي آب، نه تنها کمکي به دفع خطر نمي کند، بلکه مي تواند باعث انتشار برق در تمام بخش هاي فلزي شود.

همبندي بدنه به شينه ارت اصلي نيز از اقداماتي است که مانع از وجود اختلاف پتانسيل بين بخش هاي مختلف سازه مي شود.

تست های ساده برای اطمينان از وجود ارت

براي اطمينان از وجود ارت در سيستم برق کشي کانکس، مي توان از يک مولتي متر يا يک لامپ تست استفاده کرد. در صورت اتصال يک لامپ بين فاز و ارت، لامپ بايد روشن شود و همزمان کليد محافظ جان کانکس عمل کرده و برق را قطع کند.

اگر لامپ روشن شد ولي برق قطع نشد، يا سيستم ارت مقاومت بالايي دارد و يا کليد محافظ جان خراب است. همچنين اندازه گيري ولتاژ بين نول و ارت که بايد عدد بسيار کوچکي (معمولاً زير ۲ ولت) باشد، نشان دهنده سلامت نسبي چاه ارت است.

کلید محافظ جان (RCD/RCCB) و نحوه انتخاب درست

کليد محافظ جان يکي از مهم ترين تجهيزات حفاظتي در سيستم برق کشي کانکس است که وظيفه تشخيص نشتي جريان و قطع برق در کمتر از چند ميلي ثانيه را بر عهده دارد. اين کليد مي تواند تفاوت جريان رفت و برگشت را حس کرده و قبل از اينکه جريان عبوري از بدن انسان به حد کشنده برسد، مدار را قطع کند.

در محيط هاي محدود و فلزي کانکس، نصب اين کليد به همراه سيستم ارت، يک چتر حفاظتي کامل ايجاد مي کند.

محافظ جان چه خطری را پوشش می دهد و چه خطری را نه

محافظ جان جريان هاي نشتي کوچکي که ناشي از تماس مستقيم انسان با سيم برق يا بدنه برق دار است را تشخيص مي دهد. با اين حال، بايد دانست که کليد محافظ جان کانکس وظيفه حفاظت در برابر اتصال کوتاه يا اضافه بار را ندارد؛ براي اين منظور حتماً بايد کليدهاي مينياتوري (MCB) در مدار حضور داشته باشند.

در واقع در برق کشي کانکس، محافظ جان مکمل فيوزهاست و نه جايگزين آنها. اين کليد از بروز آتش سوزي هايي که ناشي از نشتي جريان به ديواره هاي عايق است نيز جلوگيري مي کند.

انتخاب آمپراژ و حساسيت

براي مصارف مسکوني و اداري در سيستم برق کشي کانکس، کليد محافظ جان با حساسيت ۳۰ ميلي آمپر استاندارد طلايي است. انتخاب آمپراژ کلي کليد نيز بايد بر اساس کل بار مصرفي کانکس باشد؛ به طور معمول يک کليد ۲۵ يا ۳۲ آمپر براي اکثر کانکس ها کفايت مي کند.

در هنگام سفارش برق کشي کانکس، حتماً تاکيد کنيد که کليد محافظ جان از برندهاي معتبر و داراي نشان استاندارد باشد، زيرا نمونه هاي تقلبي در لحظه خطر عمل نکرده و جان ساکنان را به خطر مي اندازند.

خطاهای نصب که باعث قطع بی دليل می شود

يکي از مشکلاتي که کاربران پس از تحويل برق کشي کانکس با آن مواجه مي شوند، قطع شدن هاي بي دليل محافظ جان است. اين موضوع اغلب به دليل يکي کردن نول هاي مدارهاي مختلف در پشت کليد يا نشتي جريان در سيستم هاي گرمايشي و سرمائي رخ مي دهد.

يک نصاب حرفه اي در زمان کابل کشي داخل کانکس بايد دقت کند که سيم نول خروجي از محافظ جان نبايد با هيچ نول ديگري قبل از مصرف کننده تلاقي داشته باشد. عيب يابي اين مورد نياز به جدا سازي تک تک شاخه هاي نول براي يافتن مسير خطا دارد.

انتخاب کابل، سطح مقطع و مسير کابل کشی در کانکس

انتخاب صحيح کابل و مسير عبور آن، دوام و طول عمر سيستم برق کشي کانکس را تضمين مي کند. کابل ها بايد بر اساس جريان مصرفي و طول مسير انتخاب شوند تا از افت ولتاژ و داغ شدن بيش از حد جلوگيري گردد.

در فضاي محدود کانکس که معمولاً ديواره ها با مواد قابل اشتعال پر شده اند، رعايت استانداردهاي عبور کابل بسيار حياتي تر از پروژه هاي ساختماني است.

از آنجایی که نوع عایق دیواره‌ها می‌ تواند در گسترش حرارت و آتش نقش تعیین‌ کننده‌ ای داشته باشد، آشنایی با ساختار و استانداردهای اجرای آن اهمیت زیادی دارد؛ برای مطالعه بیشتر می‌ توانید مقاله عایق بندی کانکس چگونه انجام می شود؟ را بررسی کنید.

کابل مناسب برای روشنایی و پريز

در اکثر پروژه هاي برق کشي کانکس، براي مدار روشنايي از سيم با سطح مقطع ۱.۵ ميلي متر مربع و براي مدار پريزها از سيم ۲.۵ ميلي متر مربع استفاده مي شود. اگر در کانکس وسايلي مثل کولرگازي يا آبگرمکن برقي وجود دارد، حتماً بايد از کابل نمره ۴ يا بالاتر با مسير مستقيم از تابلو استفاده شود.

استفاده از کابل هاي با عايق دو لایه (کابل هاي مفتولي يا افشان استاندارد) در برق کشي کانکس توصيه مي شود تا در برابر سايش و فشار مقاومت کافي داشته باشند.

داکت، لوله، يا توکار: مزايا و محدوديت ها

اجراي برق کشي کانکس مي تواند به صورت روکار (با استفاده از داکت هاي PVC) يا توکار (داخل ديواره ها با لوله خرطومي يا پلي اتيلن) باشد. برق کشي روکار دسترسي بسيار آسان تري براي تعميرات و تغييرات بعدي فراهم مي کند، اما ظاهر آن ممکن است براي محيط هاي اداري مطلوب نباشد.

در مقابل، برق کشي توکار بسيار زيباتر است اما در صورت بروز سوختگي در کابل ها، تعويض آنها بسيار دشوار و هزينه بر خواهد بود. در استاندارد ايمني برق کانکس، اجراي توکار حتماً بايد با استفاده از لوله هاي نسوز و جعبه تقسيم هاي توکار استاندارد انجام شود.

نکته اجرايی: عبور کابل از نقاط فلزي و لبه هاي تيز

يکي از بحراني ترين نقاط در کابل کشي داخل کانکس، محل هايي است که کابل از سوراخ هاي بدنه فلزي عبور مي کند. لبه هاي تيز ورق هاي فلزي مي توانند در اثر لرزش هاي ناشي از حمل و نقل يا باد، عايق کابل را بريده و باعث اتصالي بدنه شوند.

راه حل اجرايي اين است که حتماً در محل عبور کابل از فلز، از واشرهاي لاستيکي (Grommet) يا لوله هاي محافظ اضافي استفاده شود. بي توجهي به اين نکته کوچک، يکي از دلايل اصلي آتش سوزي در سيستم هاي برق کشي کانکس بعد از جابجايي سازه است.

سناريوهای پرتکرار و راه حل اجرايی

هر کانکس بسته به نوع کاربري، نيازهاي برقي خاص خود را دارد. شناخت اين سناريوها به طراح کمک مي کند تا پيش بيني هاي لازم را در برق کشي کانکس لحاظ کند تا کاربر در زمان بهره برداري با بن بست مواجه نشود.

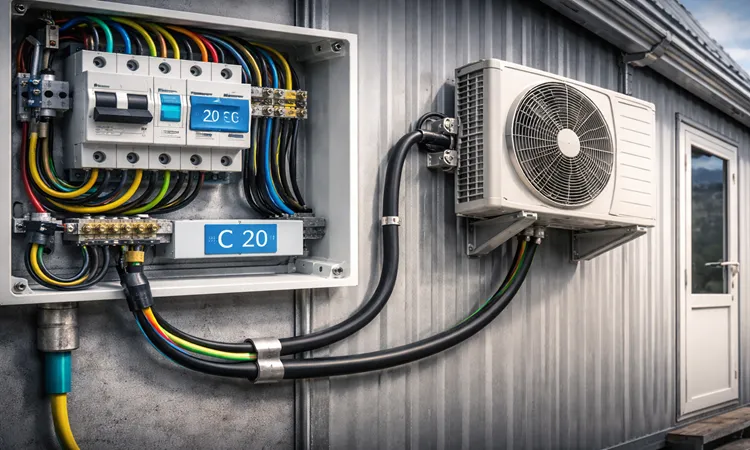

برق کولرگازی در کانکس (مدار مستقل و حفاظت)

کولرگازي پرمصرف ترين وسيله در يک کانکس است و به هيچ عنوان نبايد به مدار پريزهاي معمولي متصل شود. در برق کشي کانکس، بايد يک خط مستقيم با کابل حداقل نمره ۴ از تابلو برق تا محل نصب پنل کولر کشيده شود. استفاده از فيوز مينياتوري مستقل ۱۶ يا ۲۰ آمپر (تيپ C) براي کولر الزامي است.

همچنين توصيه مي شود براي جلوگيري از لرزش و شل شدن اتصالات در اثر کارکرد کمپرسور، از ترمينال هاي پيچي با کيفيت و کابلشو استفاده شود تا خطر آرک زدن و آتش سوزي به حداقل برسد.

اتصال ژنراتور يا UPS به کانکس (نکات ايمنی و سوييچ)

در بسياري از پروژه هاي برق کانکس کارگاهي که برق شبکه در دسترس نيست، از ژنراتور استفاده مي شود. نکته حياتي در اينجا، تعبيه يک کليد “تغيير وضعيت” (Changeover) است تا برق ژنراتور و برق شهر هرگز با هم تلاقي نداشته باشند. در زمان اتصال ژنراتور به کانکس، بايد دقت کرد که خروجي ژنراتور حتماً داراي سيستم ارت مجزا باشد، زيرا بسياري از محافظ جان ها در برق هاي توليدي توسط ژنراتورهاي غيراستاندارد دچار اختلال مي شوند.

براي سيستم هاي کامپيوتري در کانکس اداري نيز تعبيه يک مسير ورودي براي UPS در نقشه برق کشي کانکس، امنيت داده ها را تضمين مي کند.

کانکس کارگاهی با مصرف سنگين (جوشکاری، کمپرسور) چه می خواهد

براي کانکس هايي که به عنوان تعميرگاه يا انبار ابزار استفاده مي شوند، سيستم برق کشي کانکس بايد بسيار تقويت شده باشد. دستگاه هاي جوشکاري جريان هاي لحظه اي بسيار بالايي مي کشند که مي تواند باعث افت ولتاژ شديد و سوختن تجهيزات الکترونيکي ظريف در همان کانکس شود.

در اين سناريو، بايد از کابل هاي ورودي با نمره بالا (حداقل ۶ يا ۱۰) و تابلو برق فلزي با تجهيزات حفاظتي صنعتي استفاده کرد. همچنين تعداد پريزهاي صنعتي درپوش دار بايد بيشتر از حد معمول در نظر گرفته شود تا نيازي به استفاده از سه راهي هاي غير ايمن نباشد.

اشتباهات رايج در برق کشی کانکس

بررسي پرونده هاي خرابي و آتش سوزي در کانکس ها نشان مي دهد که اکثر حوادث نتيجه چند اشتباه تکراري در اجراي سيستم برق کشي کانکس هستند. شناخت اين اشتباهات به شما کمک مي کند تا به عنوان ناظر يا خريدار، از تکرار آنها جلوگيري کنيد.

يک مدار برای همه چيز و داغ شدن کابل

بزرگترين اشتباه در برق کشي کانکس، سيم کشي به روش “سري” براي تمامي مصرف کننده هاست. وقتي روشنايي، پريزها و کولر همگي از يک رشته سيم تغذيه شوند، سيم ابتداي مسير به شدت داغ مي شود.

اين موضوع نه تنها خطر آتش سوزي را بالا مي برد، بلکه باعث افت ولتاژ شديد مي شود که موتور کولر را نيم سوز مي کند. هميشه تعداد شاخه هاي خروجي از تابلو برق کانکس بايد متناسب با تعداد و نوع مصرف کننده ها باشد.

حذف ارت يا اتصال نمايشی

برخي از پيمانکاران براي کاهش هزينه ها، سيم ارت را در کابل کشي داخل کانکس حذف مي کنند يا فقط در داخل تابلو يک اتصال صوري برقرار مي کنند بدون اينکه کابل را به زمين متصل کنند. اين کار بدترين نوع فريب در برق کشي کانکس است، زيرا کاربر با ديدن پريزهاي ارت دار تصور مي کند سيستم ايمن است.

در حالي که در لحظه خطر هيچ حفاظتي وجود ندارد. هميشه بايد مسير ارت از پريز تا ميله ارت زمين به صورت فيزيکي رصد و تست شود.

استفاده از فيوز/محافظ نامتناسب با مصرف

استفاده از فيوزهاي با آمپراژ بسيار بالا (مثلاً ۳۲ آمپر براي مدار روشنايي) به اين اميد که “فيوز ديرتر بپرد”، يک خطاي مرگبار است. وظيفه فيوز حفاظت از سيم است؛ اگر آمپراژ فيوز بيشتر از توان تحمل سيم باشد، سيم مي سوزد اما فيوز عمل نمي کند.

در برق کشي کانکس، آمپراژ فيوز بايد هميشه يک پله کمتر از حداکثر توان تحمل کابل مربوطه انتخاب شود تا ايمني سيستم تضمين گردد.

چک ليست تحويل برق کانکس

در زمان تحويل گرفتن کانکس، به جاي اکتفا به روشن شدن يک لامپ، حتماً موارد زير را بر اساس اين چک ليست اجرايي چک کنيد. اين کار تضمين مي کند که برق کشي کانکس شما مطابق با استانداردهاي سفارش داده شده اجرا شده است.

در زمان خرید کانکس نگهبانی فقط به ظاهر سازه توجه نکنید؛ کیفیت تابلو برق، وجود سیستم ارت واقعی و نصب محافظ جان استاندارد، مستقیماً با ایمنی و دوام سازه در ارتباط است. بررسی این موارد قبل از خرید، از هزینه‌های تعمیر و خطرات احتمالی جلوگیری می‌کند.

موارد تابلو: فيوزها، برچسب گذاري، محافظ جان

• تابلو برق بايد داراي نقشه خوانا يا برچسب گذاري روي هر فيوز باشد (مثلاً مدار ۱: روشنايي).
• کليد محافظ جان بايد داراي دکمه تست (Test) باشد و با فشردن آن، بلافاصله برق را قطع کند.
• تمامي سيم هاي ورودي به فيوزها بايد داراي سرسيم يا کابلشو باشند و پيچ هاي ترمينال کاملاً محکم شده باشند.
• فضاي داخلي تابلو برق کانکس بايد تميز و عاري از براده هاي سيم يا اضافات عايق باشد.

موارد اجرا: مسير کابل، اتصالات، درپوش ها

• داکت ها يا لوله هاي برق بايد کاملاً صاف و محکم به ديواره پيچ شده باشند و درپوش آنها به راحتي باز نشود.
• تمامي پريزها و کليدها بايد از نوع مرغوب و داراي درپوش محافظ (در محيط هاي مرطوب) باشند.
• در محل هاي عبور کابل از بدنه فلزي، وجود محافظ هاي لاستيکي را چک کنيد.
• کابل ورودي اصلي کانکس بايد داراي سطح مقطع متناسب با بار کل (حداقل ۴ يا ۶ ميلي متر) باشد.

موارد تست: تست محافظ جان، تست ارت، تست زير بار

• با استفاده از يک دستگاه پرمصرف (مثل سشوار يا هيتر)، مدارهاي پريز را زير بار ببريد و مطمئن شويد فيوزها يا کابل ها داغ نمي شوند.
• تست ارت را با لامپ تست يا تستر ارت انجام دهيد تا از اتصال واقعي شينه به زمين مطمئن شويد.
• کليد محافظ جان کانکس را در حالي که بار روي سيستم است تست کنيد تا از عدم قطع بي مورد (نويزي) اطمينان يابيد.
• ولتاژ خروجي پريزها را با ولت متر چک کنيد تا افت ولتاژ غيرمجاز نداشته باشيد.

جدول عيب يابی سريع مشکلات برق کانکس بعد از تحويل

پس از بهره برداري، ممکن است مشکلاتي بروز کند که لزوماً نيازي به تعميرکار حرفه اي نداشته باشد. اين جدول به شما کمک مي کند تا خطاهاي اوليه در سيستم برق کشي کانکس را تشخيص دهيد.

مشکل → علت محتمل → اقدام اوليه (قبل از تماس با پشتيبانی)

اولويت بندی: کدام مورد خطرناک است و بايد برق قطع شود

در صورتي که روي بدنه فلزي کانکس برق احساس کرديد يا بوي شديد سوختگي همراه با دود مشاهده شد، اولويت اول قطع کامل کليد ورودي اصلي است. در سيستم برق کشي کانکس، هيچگاه سعي نکنيد فيوزي که بلافاصله مي پرد را با زور نگه داريد؛ اين کار باعث آتش سوزي مي شود.

در محيط هاي کارگاهي، اگر برق کانکس کارگاهي با لرزش هاي شديد زمين (ناشي از کار ماشين آلات) قطع مي شود، احتمالاً يک اتصال شل در تابلو وجود دارد که بايد فوراً رفع شود تا از بروز آرک الکتريکي جلوگيري گردد.

اجرای اصولی برق‌کشی کانکس نیازمند تجربه و رعایت استانداردهای ایمنی است. برای دریافت مشاوره تخصصی و سفارش سازه با زیرساخت برقی استاندارد می‌توانید با پیمان کانتین در ارتباط باشید.

جمع بندی

برق کشي کانکس يکي از کليدي ترين مراحل ساخت و تجهيز است که مستقيماً با جان و مال ساکنان در ارتباط است. رعايت استانداردهايي نظير تفکيک مدارها، استفاده از کابل هاي با سطح مقطع مناسب، نصب سيستم ارت واقعي و کليد محافظ جان، ضامن امنيت سازه شما خواهد بود.

خريدار هوشمند کسي است که در زمان سفارش، نه به تعداد لامپ ها، بلکه به کيفيت تابلو برق کانکس و تاييديه هاي ايمني ارت اهميت مي دهد. با پيروي از چک ليست ارائه شده در اين مقاله و انجام تست هاي زير بار، مي توانيد با خيالي آسوده از فضاي کانکس خود استفاده کنيد و هزينه هاي تعمير و نگهداري آتي را به حداقل برسانيد.

سوالات متداول

۱. برای برق کشی کانکس چه فيوز و تابلويی لازم است؟

براي يک کانکس استاندارد، يک تابلو برق مينياتوري ۶ تا ۸ تايي مناسب است. فيوز اصلي بايد ۳۲ آمپر، فيوز پريزها ۲۰ آمپر و فيوز روشنايي ۱۰ آمپر باشد. استفاده از تابلوهاي پلاستيکي ABS با درجه حفاظت مناسب در برابر گرد و غبار توصيه مي شود.

۲. ارت در کانکس را چطور اجرا و چطور تست کنيم؟

ارت بايد از طريق کابل به يک ميله ارت مسي (حداقل ۱.۵ متر) که در زمين کوبيده شده متصل شود. براي تست، مي توان ولتاژ بين نول و ارت را گرفت که بايد زير ۲ ولت باشد، يا با استفاده از دکمه تست کليد محافظ جان، از صحت مسير نشتي جريان مطمئن شد.

۳. کلید محافظ جان دقيقا چه کاری می کند و چرا ضروری است؟

اين کليد تفاوت جريان رفت (فاز) و برگشت (نول) را اندازه مي گيرد. اگر کسي دچار برق گرفتگي شود يا سيم به بدنه برخورد کند، مقداري جريان به زمين نشت مي کند؛ در اين لحظه کليد تفاوت را حس کرده و برق را قطع مي کند. در کانکس هاي فلزي، اين وسيله تنها راه جلوگيري از حوادث مرگبار است.

۴. برای کولرگازی در کانکس چه زيرساختی بايد از اول در نظر بگيرم؟

حتماً يک کابل مستقل نمره ۴ از تابلو تا محل کولر با يک فيوز ۱۶ يا ۲۰ آمپر اختصاصي در نظر بگيريد. استفاده از پريزهاي صنعتي يا اتصال مستقيم کابل به کولر از طريق ترمينال استاندارد، بسيار ايمن تر از پريزهاي معمولي است.

۵. اگر بعد از تحويل، برق کانکس مدام می پرد مشکل از کجاست؟

اگر فيوز مينياتوري مي پرد، يا اضافه بار داريد (وسايل زيادي روشن است) و يا اتصال کوتاه رخ داده است. اگر کليد محافظ جان مي پرد، احتمالاً يک دستگاه (مثل چاي ساز يا اسپليت) نشتي جريان دارد و يا رطوبت به داخل جعبه تقسيم هاي بيروني نفوذ کرده است.
