راه اندازی یک سازه پیش ساخته بدون در نظر گرفتن زیرساخت های حیاتی، آن را به یک اتاقک غیرقابل استفاده تبدیل می کند. واقعیت این است که بیش از ۷۰ درصد از مشکلات ترطیب، بوی نامطبوع و نشست سازه در فضاهای موقت، مستقیماً به نقایص مدیریت آب و فاضلاب در کانکس مربوط می شود. تجهیز یک کانکس مسکونی یا کانکس اداری به یک شبکه هیدرولیکی پایدار، نیازمند فراتر رفتن از استانداردهای سنتی ساختمان سازی شهری است؛ زیرا در این سازه ها با چالش محدودیت فضا، عدم اتصال مستقیم به شبکه شهری در بسیاری از پروژه ها و نوسانات پایداری سازه مواجه هستیم. طراحی یک ساختار بهینه برای تامین آب شرب و دفع بهداشتی پساب، قلب تپنده هر سازه پیش ساخته است که طول عمر بنا و سلامت کاربران آن را تضمین می کند.
۱. مهندسی سیستم تامین و لولهکشی کانکس
تامین فشار مناسب آب و جلوگیری از یخ زدگی یا نشت، دو اولویت اصلی در طراحی شبکه ورودی است. در لولهکشی ساختمانهای سنتی، لولهها در عمق دیوارها و مصالح غرق میشوند، اما در محیط سازههای پیش ساخته، انعطافپذیری و وزن لولهها حرف اول را میزند.
- انتخاب نوع لوله: امروزه استفاده از لولههای پنج لایه (PEX-AL-PEX) یا لولههای پلی پروپیلن (سفید) به دلیل عدم رسوبگذاری و مقاومت در برابر لرزشهای سازه، بهترین گزینه برای لولهکشی کانکس است.
- مسیر توزیع: لولهها معمولاً از بخش کفی یا به صورت اکسپوز (در داکتهای پلیمری مخصوص) عبور داده میشوند تا در صورت بروز هرگونه مشکل، دسترسی به آنها جهت تعمیرات بدون تخریب ساختار دیوارهها امکانپذیر باشد.
- محافظت در برابر اقلیم: در اقلیمهای سردسیر، عایقکاری لولهها با فومهای الاستومری ضخیم الزامی است. عدم توجه به این نکته کوچک میتواند به ترکیدگی لوله و نابودی کل دکوراسیون داخلی منجر شود.
گاهی برای فضاهای اداری بزرگ یا کمپهای کارگاهی، ساختار اولیه به صورت یک کانتینر 20 فوت یا حتی فضاهای وسیعتر مانند کانتینر 40 فوت طراحی میشود که در این ابعاد، زونبندی و بالانس فشار آب در طول مسیر اهمیت دوچندانی پیدا میکند.
۲. مخزن آب کانکس؛ استراتژی ذخیرهسازی و تامین فشار
زمانی که دسترسی مستقیم به آب شهری وجود ندارد یا فشار شبکه پایدار نیست، نصب مخزن آب کانکس به همراه سیستم پمپاژ اتوماتیک تنها راهکار منطقی است.
نکته فنی: هرگز مخزن آب را بدون محاسبات سازهای روی سقف کانکس قرار ندهید. اضافه شدن وزن یک مخزن ۱۰۰۰ لیتری (معادل یک تن بار مرده اضافی) میتواند هندسه سقف را دگرگون کرده و دربها را از رگلاژ خارج کند.
بهترین محل برای استقرار مخزن، روی یک شاسی فلزی مجزا در کنار سازه یا در زیر تراز کف (با رعایت اصول عایقکاری) است. مخازن پلیاتیلن سه لایه ضد جلبک بهترین گزینه برای حفظ کیفیت آب شرب هستند. جریان خروجی از مخزن نیز باید توسط یک پمپ خانگی کوچک (نیم یا یک اسب بخار) به همراه ستکنترل یا منبع تحت فشار هدایت شود تا در زمان باز شدن شیرآلات در کانکس مسکونی، افت فشار آزاردهندهای رخ ندهد.

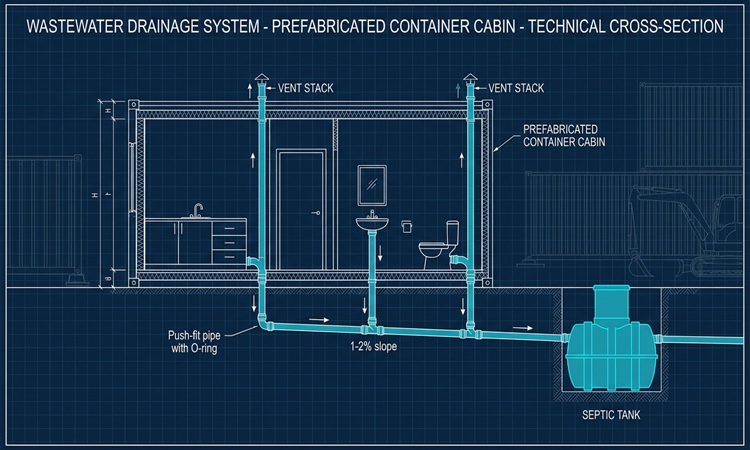

۳. سیستم فاضلاب کانکس و اصول هدایت پساب
انتقال پساب خروجی سینک, روشویی و سرویس بهداشتی به خارج از سازه، ساختاری کاملاً مجزا از سیستم تامین آب دارد. در سیستم فاضلاب کانکس، تکیه اصلی بر نیروی گرانش (ثقلی) است. به همین دلیل، ایجاد شیب منسجم و استاندارد (بین ۱ تا ۲ درصد) در لولههای زیر کفی اهمیت حیاتی دارد.
استفاده از لولههای پیویسی (PVC) فشار قوی یا سیستمهای مدرنتر مانند لولههای پوشفیت ارجحیت دارد. لولههای پوشفیت به دلیل داشتن اورینگهای آببند، در برابر تکانهای ناشی از جابجایی سازه یا نشستهای جزیی زمین، مقاومت فوقالعادهای از خود نشان میدهند و احتمال نشتی در مفاصل آنها نزدیک به صفر است. همچنین نصب لولههای ونتیلاسیون (هواکش فاضلاب) جهت تخلیه گازهای بدبو و جلوگیری از پدیده سیفوناژ در این سازهها کاملاً ضروری است.
۴. مدیریت پسماند با سپتیک تانک کانکس
پس از هدایت فاضلاب به خارج از محیط داخلی، نوبت به امحاء یا ذخیرهسازی بهداشتی آن میرسد. در سایتهای ساختمانی، باغها یا کمپهای اداری که چاه جذبی حفر نشده یا خاک منطقه کشش جذب فاضلاب را ندارد، سپتیک تانک کانکس وارد عمل میشود.
| نوع سیستم دفع فاضلاب | میزان کارایی در مناطق فاقد شبکه | نیاز به تخلیه دورهای | هزینه نگهداری |
|---|---|---|---|
| سپتیک تانک پلیاتیلن | بسیار بالا (بدون آلودگی خاک) | متوسط (بسته به حجم مصرف) | بسیار پایین |
| چاه جذبی سنتی | متوسط (نیازمند خاک نفوذپذیر) | کم (در درازمدت) | ناچیز |
| مخزن ذخیره موقت (تشتک) | بالا (برای مصارف کوتاه مدت) | بسیار زیاد | بالا (هزینه سپتاژ) |
سپتیک تانک یک سیستم تصفیه اولیه بیهوازی است که مواد جامد فاضلاب را تهنشین کرده و با کمک باکتریها، آنها را به مایع و گاز تبدیل میکند. خروجی شفافشده این تانکها را میتوان به راحتی به چاههای جذبی کمعمق یا فضاهای باز (در صورت تایید زیستمحیطی) هدایت کرد. این سیستم به خصوص در محیطهای پرجمعیت مانند یک کانکس اداری با تعداد پرسنل بالا، از انسدادهای مکرر شبکه جلوگری میکند.
تکنیک “کف کاذب هیدرولیکی” در مناطق فوقسرد یا صخرهای
یکی از بزرگترین چالشهای مدیران پروژه در سایتهای معدنی یا کوهستانی، عدم امکان حفر زمین برای عبور لولههای فاضلاب و آب است. از سوی دیگر، عبور دادن لولهها از زیر شاسی کانکس در دمای منفی ۲۰ درجه به معنای انجماد حتمی آب در کمتر از چند ساعت است.
راهکار خلاقانه نوآوران این حوزه: طراحی “کف کاذب هیدرولیکی” در داخل خود سازه است. در این متد، شاسی کشی داخلی سازه حدود ۱۵ سانتیمتر بالاتر از تراز کف اصلی در نظر گرفته میشود. تمام شبکه لولهکشی آب و مانیفولدهای فاضلاب در این فضای میانیِ عایقشده با فوم تزریقی پلییورتان قرار میگیرند. با این ترفند هیچ لولهای در معرض هوای آزاد بیرون قرار نمیگیرد، ریسک یخزدگی به طور کامل حذف میشود و در صورت نیاز به تعمیرات، دسترسی بسیار آسان خواهد بود.

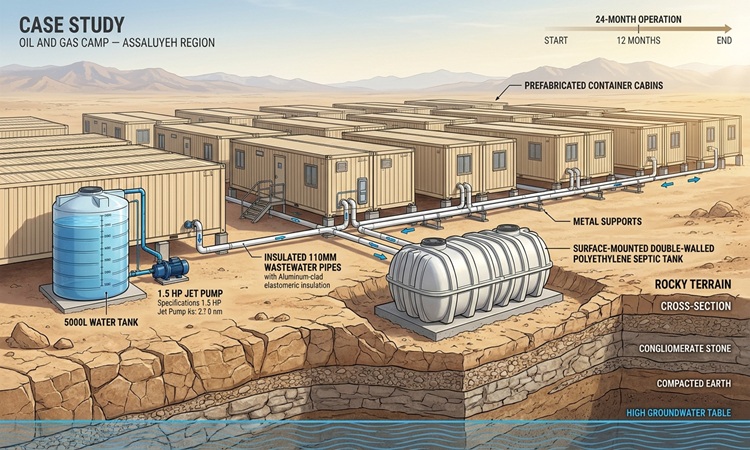

پروژه تجهیز کمپ اداری-اقامتی در منطقه ویژه اقتصادی عسلویه
- موقعیت و چالش: یک شرکت پیمانکاری نفت و گاز نیازمند استقرار یک کمپ اداری و استراحتگاهی برای ۴۰ نفر از پرسنل خود بود. زمین منطقه به شدت سفت، صخرهای و غیرقابل حفر بود و سطح آبهای زیرزمینی بالا، امکان حفر چاه جذبی را کاملاً منتفی میکرد.
- راهکار اجرایی: تیم مهندسی با استفاده از ساختار چند دستگاه کانکس متصل، یک پکیج یکپارچه طراحی کرد. برای تامین آب، یک مخزن ۵۰۰۰ لیتری ایستاده پلیاتیلن در سایه دیواره شمالی قرار گرفت و به یک پمپ جتی ۱.۵ اسب مجهز شد. برای سیستم فاضلاب، به جای حفر زمین، تمام خروجیهای بهداشتی با لولههای پوشفیت سایز ۱۱۰ به یک دستگاه سپتیک تانک کانکس دو جداره پلیاتیلن دفننشده (استقرار روی سطح زمین) هدایت شدند.
- نتیجه: به دلیل شیببندی دقیق دستی لولهها بر روی پایههای فلزی بیرونی و استفاده از عایق الاستومری روکش آلومینیوم، سیستم بدون حتی یک مورد گرفتگی یا نشت بو، به مدت ۲۴ ماه به طور مداوم سرویسدهی کرد.
جدول انتخاب متریال لولهکشی و فاضلاب بر اساس نوع سازه پیشساخته
| نوع سازه پیش ساخته | بهترین گزینه لولهکشی آب | سیستم فاضلاب بهینه | ظرفیت پیشنهادی مخزن آب (به ازای هر نفر) |
|---|---|---|---|
| کانکس مسکونی (دائمی) | لوله ۵ لایه (PEX) روکار با داکت | پوشفیت عایق صدا با شیب ۲٪ | ۱۵۰ تا ۲۰۰ لیتر در روز |
| کانکس اداری (موقتی) | لوله پلیپروپیلن تکلایه (سفید) | PVC فشار قوی چسبی | ۵۰ تا ۷۰ لیتر در روز |
| کمپهای کارگاهی/کارگری | لوله ۵ لایه کلکتوری | پوشفیت صنعتی سایز ۱۱۰ | ۱۰۰ لیتر در روز |
اشتباهات رایج که باید از آنها دوری کنید
- استفاده از لولههای خرطومی ساختمانی در بخشهای اصلی فاضلاب زیر کف به دلیل ریسک دفرمه شدن و انسداد دائمی.
- اتصال مستقیم فاضلاب توالت و سینک ظرفشویی بدون تفکیک اولیه که سبب کاهش راندمان سپتیک تانک و انتقال بوی نامطبوع میشود.
- تکیه بر چسبهای معمولی برای اتصال لولههای فاضلاب زیر شاسی؛ نوسانات سازه اتصالات ضعیف را باز میکند (استفاده از اتصالات اورینگی یا چسب مگاژل الزامی است).
- عدم تعبیه دریچه بازدید (Cleanout) در محل زوایای ۹۰ درجه که در صورت گرفتگی لوله، شما را مجبور به شکافتن کف سازه میکند.
مقالات پیشنهادی
- کانکس سرویس بهداشتی چیست؟
- بررسی کامل سیستم روشنایی کانکس
- بررسی کامل ورق کانکس + انواع و کاربرد آن
- نحوه برق کشی کانکس چگونه است؟
- کانکس اداری چیست؟ و چه کاربرد و انواعی دارد؟
نتیجهگیری
مدیریت هوشمندانه چرخه آب و دفع پساب در سازههای پیش ساخته، تفاوت میان یک اقامتگاه آرامشبخش و یک محیط پر از چالش و پرهزینه را رقم میزند. پیادهسازی اصولی لولهکشی، انتخاب مخازن متناسب با ساختار هندسی و بهرهگیری از سیستمهای نوین دفع فاضلاب مانند سپتیک تانک، تضمینکننده پایداری سازه و رفاه کامل ساکنان آن است.
اگر در حال برنامهریزی برای راهاندازی کمپهای اداری، ویلاهای پیش ساخته یا تجهیز فضاهای کارگاهی خود هستید، مهندسان ما آمادگی دارند تا دقیقترین محاسبات هیدرولیکی و سازهای را متناسب با اقلیم پروژه شما طراحی کنند. جهت دریافت مشاوره تخصصی رایگان و استعلام قیمت انواع سازهها، همین امروز با کارشناسان فنی ما تماس بگیرید تا بهترین راهکار اجرایی را در اختیار شما قرار دهیم.
سوالات متداول
- چگونه از پیچیدن بوی بد فاضلاب در داخل کانکس جلوگیری کنیم؟
اصلیترین عامل بوی نامطبوع، عدم نصب یا عملکرد نادرست “سیفون” (شترگلو) در زیر سینک و چشمههای توالت است. علاوه بر نصب سیفون استاندارد برای تمامی خروجیها، باید یک لوله ونت (هواکش) از بالاترین نقطه لولهکشی فاضلاب به سمت سقف کانکس هدایت شود تا گازهای سپتیک را به بیرون هدایت کند. - آیا میتوان سیستم فاضلاب دو کانکس مجزا را به یک سپتیک تانک متصل کرد؟
بله، این کار کاملاً استاندارد است. مشروط بر اینکه تراز ارتفاعی خروجی فاضلاب کانکسها نسبت به ورودی سپتیک تانک رعایت شده باشد تا جریان به صورت ثقلی برقرار شود. در صورت همتراز بودن، باید از یک لولهکشی مشترک با شیب مناسب استفاده کرد یا در مسیر از “ایستگاه پمپاژ کوچک فاضلاب” بهره برد. - برای جلوگیری از ترکیدن لولهها در زمستانهای سخت چه باید کرد؟
علاوه بر استفاده از عایقهای لولهای الاستومری یا پشم شیشه، در مناطق فوق سرد توصیه میشود از “کابلهای حرارتی خودتنظیم (Heat Tracing)” دور لولهها استفاده شود. این کابلها با مصرف برق ناچیز، دمای لوله را بالای صفر نگه میدارند و مانع از انجماد آب میشوند.
