با افزایش استفاده از خودروهای برقی، ایجاد زیرساخت مناسب برای شارژ این خودروها به یکی از نیازهای مهم مراکز تجاری، پارکینگ ها، مجتمع های مسکونی، پایانه های حمل و نقل و مجموعه های خدماتی تبدیل شده است. یکی از راهکارهای قابل بررسی برای این هدف، استفاده از سازه های پیش ساخته و تجهیز شده ای است که امکان استقرار تجهیزات شارژ و سامانه های کنترل برق را در یک فضای مشخص فراهم می کنند.
کانکس شارژ خودرو برقی می تواند راهکاری برای ایجاد یک ایستگاه شارژ مستقل، سازمان یافته و قابل توسعه باشد. البته عملکرد ایمن این سازه فقط به انتخاب یک کانکس مناسب محدود نمی شود؛ ظرفیت شبکه برق، نوع شارژر، تجهیزات حفاظتی، شرایط نصب، تهویه و مجوزهای مورد نیاز نیز باید از ابتدا بررسی شوند.
در این راهنما، با کاربردهای کانکس، معیارهای انتخاب، زیرساخت برق، الزامات ایمنی، مراحل نصب و عوامل موثر بر هزینه آشنا می شوید. هدف این است که پیش از خرید یا سفارش ساخت، بتوانید نیاز پروژه را دقیق تر مشخص کنید و از هزینه های اضافی و مشکلات اجرایی جلوگیری کنید.
کانکس شارژ خودروی برقی چیست و چه کاربردی دارد؟
کانکس شارژ خودرو برقی یک سازه پیش ساخته یا سفارشی است که برای استقرار بخشی از تجهیزات مورد نیاز ایستگاه شارژ طراحی می شود. بسته به طرح پروژه، این سازه می تواند محل قرارگیری تابلوهای برق، تجهیزات کنترلی، سامانه های ارتباطی، لوازم ایمنی و تجهیزات جانبی باشد. شارژر ممکن است روی بدنه بیرونی کانکس، در کنار آن یا در فضای تعیین شده دیگری نصب شود.
نکته مهم این است که کانکس به تنهایی نقش شارژر را ندارد. شارژر خودرو برقی، تجهیزات اتصال به شبکه، کابل ها، حفاظت های الکتریکی و سامانه مدیریت انرژی مجموعه ای را تشکیل می دهند که باید هماهنگ با یکدیگر طراحی شوند. بنابراین، کانکس شارژ خودرو برقی باید بر اساس مشخصات واقعی تجهیزات و شرایط محل نصب ساخته شود، نه صرفا با تکیه بر ابعاد یک سازه آماده.
کاربرد این سیستم به محل پروژه و مدل بهره برداری بستگی دارد. در پارکینگ های عمومی، می توان از آن برای ساماندهی تجهیزات و کنترل دسترسی استفاده کرد. در مراکز تجاری، ممکن است فضای مشخصی برای تجهیزات برق و مدیریت شارژ در نظر گرفته شود. همچنین در پروژه های موقت یا مکان هایی که ساخت اتاق تجهیزات دائمی دشوار است، سازه پیش ساخته میتواند گزینه ای قابل بررسی باشد.
مزایای استفاده از کانکس برای ایستگاه شارژ
یکی از مزیت های سازه پیش ساخته، امکان آماده سازی بخش زیادی از آن در کارخانه است. این موضوع می تواند زمان عملیات در محل را کاهش دهد و کنترل کیفیت ساخت را آسان تر کند. همچنین در صورت طراحی اصولی، دسترسی به تجهیزات و انجام سرویس های دوره ای ساده تر خواهد شد.
کانکس شارژ خودرو برقی را می توان با توجه به تعداد شارژرها، ظرفیت برق و نیازهای عملیاتی سفارشی سازی کرد. برای مثال، ممکن است یک پروژه به فضای محدود برای تجهیزات کنترلی نیاز داشته باشد؛ در حالی که پروژه دیگر به محل نگهداری قطعات، سامانه پایش یا تجهیزات ارتباطی احتیاج دارد.
با این حال، استفاده از کانکس در همه پروژه ها ضروری نیست. اگر شارژرها به صورت مستقل و در محیطی با زیرساخت مناسب نصب شوند، شاید نیازی به سازه جداگانه وجود نداشته باشد. تصمیم نهایی باید با توجه به شرایط آب و هوایی، الزامات ایمنی، فضای در دسترس و هزینه کل پروژه گرفته شود.
انتخاب کانکس مناسب شارژ EV
انتخاب سازه باید از مرحله نیازسنجی آغاز شود. پیش از سفارش، تعداد خودروهایی را که قرار است به صورت همزمان شارژ شوند، نوع شارژرها، توان مصرفی، محل عبور کابل ها و فضای مورد نیاز برای تعمیر و نگهداری مشخص کنید.
در پروژه های EV Charging، طراحی سازه باید با نقشه برق و جانمایی شارژرها هماهنگ باشد. اگر ابتدا کانکس ساخته شود و سپس تجهیزات انتخاب شوند، ممکن است فضای کافی برای تابلو برق، تهویه، مسیر کابل یا دسترسی ایمن باقی نماند. به همین دلیل، بهتر است طراح سازه، مهندس برق و تامین کننده شارژر از ابتدا هماهنگ باشند.
ابعاد و ظرفیت مورد نیاز
ابعاد کانکس به نوع و تعداد تجهیزات وابسته است. در یک پروژه کوچک، فضای محدود برای تابلو برق و تجهیزات کنترلی ممکن است کافی باشد؛ اما در پروژه های بزرگ تر، وجود چند تابلو، سامانه مدیریت انرژی، تجهیزات ارتباطی و مسیرهای دسترسی می تواند به فضای بیشتری نیاز داشته باشد.
برای تعیین ابعاد کانکس شارژ خودرو برقی، فقط اندازه تجهیزات را در نظر نگیرید. فضای باز شدن درها، فاصله ایمن از تجهیزات، دسترسی برای تعمیرات، تهویه و امکان توسعه آینده نیز اهمیت دارند. اگر پروژه در محیط بیرونی قرار می گیرد، شرایط باد، بارندگی، تابش خورشید و احتمال برخورد خودرو نیز باید در طراحی لحاظ شود.
ظرفیت سازه نیز باید با ظرفیت واقعی زیرساخت برق هماهنگ باشد. اضافه کردن چند شارژر به یک کانکس کوچک، بدون بررسی توان شبکه و ظرفیت تابلوها، لزوما امکان شارژ همزمان خودروها را فراهم نمی کند. در برخی پروژه ها، استفاده از سامانه مدیریت بار می تواند از افزایش غیرضروری بار همزمان جلوگیری کند.
تجهیزات برقی و ایمنی
تجهیزات مورد نیاز بر اساس طراحی پروژه تعیین می شوند و ممکن است شامل تابلو برق، کلیدهای حفاظتی، تجهیزات قطع اضطراری، سامانه اندازه گیری، تجهیزات ارتباطی و تجهیزات پایش باشد. انتخاب هر قطعه باید بر اساس جریان، ولتاژ، شرایط نصب و مشخصات فنی شارژر انجام شود.
در کانکس شارژ خودرو برقی باید دسترسی افراد غیرمجاز به بخش های برقدار محدود شود. تابلوها باید برچسب گذاری مناسب داشته باشند و مسیرهای کابل کشی از آسیب مکانیکی، رطوبت و تماس ناخواسته محافظت شوند. همچنین امکان قطع ایمن برق برای تعمیر و سرویس باید در طراحی پیش بینی شود.
بسته به نوع شارژر و استانداردهای قابل اعمال، تجهیزات حفاظتی متفاوتی مورد نیاز است. برای نمونه، حفاظت در برابر اضافه جریان، اتصال کوتاه، جریان نشتی و اضافه ولتاژ باید با مشخصات شارژر و شبکه هماهنگ باشد. انتخاب تجهیزات بدون بررسی فنی می تواند هم ایمنی را کاهش دهد و هم باعث قطع های مکرر و اختلال در بهره برداری شود.

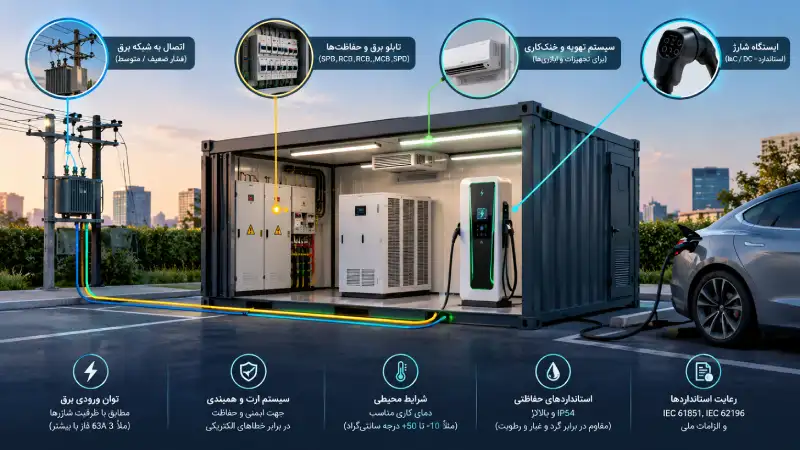

زیرساخت برق و الزامات فنی
زیرساخت برق یکی از مهم ترین عوامل تعیین کننده در امکان راه اندازی ایستگاه شارژ است. پیش از خرید تجهیزات، باید ظرفیت انشعاب، توان قابل تخصیص، وضعیت شبکه داخلی، فاصله از منبع تغذیه و امکان توسعه بررسی شود. در برخی مکان ها، نصب شارژر ممکن است به تقویت شبکه یا افزایش ظرفیت انشعاب نیاز داشته باشد.
کانکس شارژ خودرو برقی باید با شرایط واقعی شبکه هماهنگ باشد. حتی اگر سازه و شارژر از نظر فیزیکی آماده نصب باشند، کمبود ظرفیت برق می تواند مانع بهره برداری شود. بررسی اولیه توسط مهندس برق، از انتخاب تجهیزاتی که با زیرساخت موجود سازگار نیستند جلوگیری می کند.
توان مورد نیاز و تابلو برق کانکس
توان مورد نیاز به تعداد شارژرها، توان نامی هر دستگاه و میزان استفاده همزمان بستگی دارد. شارژرهای AC معمولا برای شارژ در بازه زمانی طولانی تر مناسب هستند و در بسیاری از پارکینگ ها و محل های توقف طولانی استفاده می شوند. شارژرهای DC می توانند توان بالاتری ارائه دهند و برای شارژ سریع تر کاربرد دارند، اما معمولا نیازمند زیرساخت پیچیده تر و ظرفیت برق بیشتری هستند.
برای نمونه، اگر چند شارژر AC در یک پارکینگ نصب شوند، باید مجموع بار احتمالی آن ها در کنار سایر مصرف کننده های ساختمان بررسی شود. در سیستم های DC نیز ممکن است نیاز به تجهیزات قدرت، کابل های مناسب و الزامات اختصاصی سازنده وجود داشته باشد. انتخاب میان شارژ AC و DC باید با توجه به مدت توقف خودرو، تعداد کاربران و ظرفیت شبکه انجام شود.
تابلو برق کانکس باید برای بار پیش بینی شده و شرایط توسعه احتمالی طراحی شود. ظرفیت شینه ها، کلیدها، تجهیزات حفاظتی، درجه حفاظت محفظه و مسیرهای کابل باید بر اساس محاسبات فنی انتخاب شوند. محل نصب تابلو نیز باید امکان دسترسی ایمن و انجام سرویس را فراهم کند.
در طراحی کانکس شارژ خودرو برقی، مدیریت بار می تواند نقش مهمی داشته باشد. این سامانه با توجه به ظرفیت قابل استفاده، توان شارژرها را تنظیم می کند تا بار کل از حد تعیین شده عبور نکند. البته مدیریت بار جایگزین محاسبه ظرفیت شبکه و حفاظت های ضروری نیست.
ارت و حفاظت در برابر صاعقه
ارتینگ مناسب برای کاهش خطر برق گرفتگی و فراهم کردن مسیر حفاظتی جریان خطا اهمیت دارد. سیستم اتصال زمین باید مطابق طراحی مهندسی، شرایط محل و مقررات قابل اجرا پیاده سازی و آزمایش شود. صرف نصب یک میله ارت بدون محاسبه و اندازه گیری، تضمین کننده ایمنی نیست.
در کانکس شارژ خودرو برقی، بدنه های فلزی، تابلوها و تجهیزات نیازمند اتصال حفاظتی باید مطابق نقشه به سیستم ارت متصل شوند. پیوستگی هادی حفاظتی، کیفیت اتصالات و نتایج آزمون های مربوط باید توسط متخصص بررسی شود. همچنین نوع حفاظت در برابر جریان نشتی باید با ساختار شارژر و الزامات سازنده مطابقت داشته باشد.
حفاظت در برابر صاعقه و اضافه ولتاژ نیز باید بر اساس ارزیابی ریسک، محل نصب و شرایط شبکه تعیین شود. در برخی پروژه ها، استفاده از تجهیزات حفاظت اضافه ولتاژ در تابلو و هماهنگی آن با سیستم حفاظت ساختمان ضروری است. این موضوع باید در کنار سایر اقدامات ایمنی الکتریکی بررسی شود، نه به صورت یک قطعه مستقل و بدون طراحی کلی.
برق کشی کانکس و تهویه
مسیر کابل ها باید با توجه به جریان، طول مسیر، افت ولتاژ، شرایط دمایی و روش نصب انتخاب شود. کابل های قدرت و ارتباطی نیز باید مطابق الزامات فنی از یکدیگر تفکیک شوند، مگر آنکه روش نصب و جداسازی مورد تایید طراحی باشد.
تهویه مناسب برای جلوگیری از تجمع گرما در محفظه تجهیزات اهمیت دارد. میزان تهویه به تلفات حرارتی تجهیزات، دمای محیط و شرایط نصب وابسته است. در مناطق گرم یا محیط هایی که گردوغبار زیادی دارند، انتخاب سیستم تهویه باید با درجه حفاظت مورد نیاز محفظه هماهنگ شود.
مجوزها و قوانین نصب
مجوزهای لازم برای اجرای ایستگاه شارژ به کشور، شهر، مالکیت زمین، نوع کاربری محل و ظرفیت تجهیزات بستگی دارند. ممکن است تاییدیه شرکت برق، موافقت مالک یا مدیریت ساختمان، مجوزهای مرتبط با ساخت سازه و الزامات آتش نشانی یا ایمنی در محل مورد نیاز باشد. بنابراین، نمی توان یک فهرست ثابت را برای همه پروژه ها معتبر دانست.
پیش از خرید کانکس شارژ خودرو برقی، از مراجع مسئول محلی درباره مجوز شارژ خودرو، شرایط اتصال به شبکه و الزامات نصب پرس وجو کنید. اگر پروژه در پارکینگ عمومی یا مجتمع مسکونی اجرا می شود، ضوابط دسترسی خودروها، مسیرهای خروج اضطراری و حقوق استفاده کنندگان نیز باید بررسی شود.
مدارک فنی شارژر، نقشه برق، مشخصات تجهیزات حفاظتی، روش اتصال زمین و جزئیات جانمایی ممکن است برای بررسی پروژه مورد نیاز باشند. بهتر است تامین کننده و مجری برق از ابتدا مسئولیت تهیه هر مدرک را مشخص کنند تا مراحل تایید و اجرا با تاخیر مواجه نشود.
همچنین اگر قرار است از ایستگاه به صورت تجاری استفاده شود، الزامات بهره برداری، پرداخت، پایش مصرف و مسئولیت نگهداری باید جداگانه بررسی شوند. دریافت تاییدیه های لازم پیش از شروع عملیات اجرایی، ریسک تغییرات پرهزینه در مرحله نصب را کاهش می دهد.
بیشتر بخوانید؛ راهنمای جامع مجوزهای قانونی استقرار کانکس
مراحل نصب و راه اندازی
نصب اصولی از بررسی محل آغاز می شود. ابتدا ظرفیت برق، شرایط زمین، دسترسی خودروها، مسیر کابل ها و فاصله ایمن از ساختمان ها بررسی می شود. سپس نقشه جانمایی و مشخصات تجهیزات نهایی می شوند تا سازه و زیرساخت بر اساس نیاز واقعی پروژه آماده شوند.
مراحل اصلی راه اندازی کانکس شارژ خودرو برقی عبارت اند از:
- نیازسنجی و طراحی: تعداد شارژرها، نوع شارژ AC یا DC، توان مورد نیاز و امکانات جانبی مشخص می شوند.
- بررسی زیرساخت: ظرفیت انشعاب، مسیر کابل، شرایط اتصال زمین و نیاز احتمالی به ارتقای شبکه ارزیابی می شود.
- ساخت و آماده سازی کانکس: ابعاد، محل تابلوها، تهویه، ورودی کابل ها و دسترسی تعمیراتی مطابق نقشه اجرا می شوند.
- نصب تجهیزات: شارژرها، تابلوها و تجهیزات کنترلی توسط نیروهای متخصص نصب می شوند.
- آزمون های فنی: اتصال های حفاظتی، عملکرد تجهیزات، تنظیمات و حفاظت های مورد نیاز بررسی می شوند.
- راه اندازی و تحویل: پس از تایید نتایج آزمون ها و تکمیل مدارک، آموزش بهره برداری و برنامه نگهداری ارائه می شود.
در مرحله نصب شارژر، رعایت دستورالعمل سازنده و استفاده از نیروی متخصص اهمیت ویژه ای دارد. راه اندازی اولیه باید شامل بررسی عملکرد شارژر، ارتباطات، تجهیزات حفاظتی و شرایط قطع ایمن باشد. پیش از تحویل نیز باید مشخص شود که در صورت خطا یا قطعی برق، چه روالی برای توقف بهره برداری و رسیدگی وجود دارد.
کاربردهای سیار کانکس شارژ
در بعضی پروژه ها، نیاز به شارژ خودروهای برقی موقت است یا محل استفاده به صورت دوره ای تغییر می کند. در چنین شرایطی، ایستگاه شارژ سیار می تواند برای رویدادها، پروژه های عمرانی، ناوگان های موقت یا برخی عملیات خدماتی بررسی شود. با این حال، سیار بودن سازه به معنای بی نیازی از زیرساخت و الزامات ایمنی نیست.
کانکس شارژ خودرو برقی با قابلیت جابه جایی باید از نظر سازه، وزن تجهیزات، نقاط مهار، مقاومت در برابر لرزش و روش اتصال برق بررسی شود. انتقال آن به محل جدید ممکن است به بررسی مجدد ظرفیت شبکه، مسیر کابل و شرایط زمین نیاز داشته باشد. همچنین اگر ایستگاه در فضای عمومی مستقر می شود، دسترسی کاربران و حفاظت از کابل ها باید در طراحی لحاظ شود.
باید میان کانکس قابل حمل دارای تجهیزات شارژ و شارژر سیار مجهز به منبع انرژی مستقل تفاوت قائل شد. نوع دوم ممکن است از باتری ذخیره انرژی یا تجهیزات تولید برق استفاده کند و الزامات فنی متفاوتی داشته باشد. پیش از خرید، مشخص کنید که هدف پروژه صرفا جابه جایی محل تجهیزات است یا ارائه شارژ مستقل در مکان هایی که شبکه برق مناسبی ندارند.
هزینه ها و نکات خرید
هزینه نهایی به ابعاد سازه، کیفیت بدنه، تجهیزات برقی، نوع شارژر، ظرفیت شبکه، هزینه نصب و مجوزهای مورد نیاز بستگی دارد. به همین دلیل، قیمت یک کانکس آماده را نمی توان بدون بررسی مشخصات فنی با هزینه یک ایستگاه کامل مقایسه کرد.
برای برآورد هزینه کانکس شارژ خودرو برقی، این موارد را جداگانه بررسی کنید:
- هزینه ساخت سازه، عایق کاری، درها و تهویه
- قیمت شارژر و تجهیزات کنترلی
- هزینه تابلو برق، کابل ها و تجهیزات حفاظتی
- هزینه آماده سازی محل و اتصال به شبکه
- هزینه حمل، نصب، آزمایش و راه اندازی
- هزینه مجوزها، سرویس دوره ای و قطعات مصرفی
جدول زیر تفاوت کلی دو روش متداول شارژ را نشان می دهد:
| شارژ DC
|
شارژ AC
|
معیار
|
| توقف کوتاه تر و شارژ سریع
|
پارکینگ و توقف طولانی
|
کاربرد رایج
|
| معمولا پیچیده تر
|
معمولا ساده تر
|
تجهیزات
|
| اغلب نیازمند توان بالاتر
|
وابسته به توان و تعداد دستگاه ها
|
نیاز زیرساختی
|
| وابسته به شارژر، شبکه و تجهیزات قدرت
|
وابسته به شارژر و نصب
|
ملاحظات هزینه
|
در خرید کانکس شارژ خودرو برقی، از فروشنده بخواهید فهرست تجهیزات، مشخصات فنی، ضمانت، خدمات پس از فروش و مسئولیت نصب را به صورت مکتوب ارائه کند. همچنین بررسی کنید که قیمت پیشنهادی شامل شارژر است یا فقط سازه و تابلو برق را پوشش می دهد.
بهتر است از ابتدا امکان توسعه آینده نیز بررسی شود. اگر احتمال افزایش تعداد شارژرها وجود دارد، می توان فضای لازم، مسیرهای کابل و امکان توسعه تابلو را در طراحی اولیه در نظر گرفت؛ البته ظرفیت شبکه باید جداگانه تایید شود. طراحی قابل توسعه می تواند از تخریب یا تغییرات گسترده در آینده جلوگیری کند.
جمع بندی
راه اندازی ایستگاه شارژ خودرو برقی به هماهنگی میان سازه، شارژر، زیرساخت برق و الزامات ایمنی نیاز دارد. انتخاب ابعاد مناسب، تعیین توان واقعی، طراحی تابلو برق، اجرای صحیح ارتینگ و دریافت مجوزهای لازم از مهم ترین مراحل این فرایند هستند.
کانکس شارژ خودرو برقی زمانی می تواند گزینه مناسبی باشد که نیاز پروژه به فضای مستقل برای تجهیزات، شرایط محیطی، هزینه ها و امکان توسعه به درستی ارزیابی شده باشند. پیش از خرید، نقشه فنی و برآورد کامل هزینه ها را تهیه کنید و نصب و آزمون تجهیزات را به افراد دارای صلاحیت بسپارید. این رویکرد احتمال بروز مشکلات اجرایی را کاهش می دهد و زمینه بهره برداری ایمن و پایدار را فراهم می کند.
سوالات متداول
کانکس شارژ خودرو برقی چه تفاوتی با ایستگاه شارژ معمولی دارد؟
کانکس یک سازه برای استقرار یا حفاظت از بخشی از تجهیزات است، اما ایستگاه شارژ به مجموعه کامل شارژر، اتصال برق، تجهیزات حفاظتی و سامانه های کنترلی گفته می شود. بعضی ایستگاه ها به کانکس نیاز دارند و برخی دیگر می توانند بدون آن نصب شوند.
برای راه اندازی کانکس شارژ به چه مجوزهایی نیاز است؟
نوع مجوزها به محل نصب، ظرفیت برق، کاربری زمین و قوانین محلی بستگی دارد. ممکن است تاییدیه اتصال به شبکه، موافقت مالک، مجوز نصب سازه یا الزامات ایمنی لازم باشد. پیش از سفارش، شرایط را از مراجع مسئول محل پروژه استعلام کنید.
شارژ AC بهتر است یا DC؟
شارژ AC برای بسیاری از موقعیت های توقف طولانی مانند پارکینگ محل کار مناسب است. شارژ DC معمولا برای شارژ سریع تر استفاده می شود، اما هزینه تجهیزات و نیاز زیرساختی آن می تواند بیشتر باشد. انتخاب مناسب به مدت توقف، نوع خودرو و ظرفیت برق بستگی دارد.
آیا کانکس شارژ خودرو برقی قابل جابجایی است؟
برخی سازه ها برای جابه جایی طراحی می شوند؛ اما انتقال آن ها باید با در نظر گرفتن وزن تجهیزات، مهار سازه، ایمنی حمل و شرایط اتصال برق انجام شود. در محل جدید نیز ممکن است بررسی و تایید دوباره زیرساخت ضروری باشد.
چه کسی باید نصب شارژر و تابلو برق را انجام دهد؟
طراحی، نصب و آزمون تجهیزات باید توسط افراد متخصص و دارای صلاحیت مرتبط انجام شود. رعایت دستورالعمل سازنده، حفاظت های الکتریکی و الزامات محلی برای کاهش خطر برق گرفتگی، آتش سوزی و خرابی تجهیزات ضروری است.
هزینه کانکس شارژ خودرو برقی چگونه محاسبه می شود؟
هزینه به ابعاد سازه، نوع و تعداد شارژرها، توان مورد نیاز، تابلو برق، کابل کشی، آماده سازی محل، نصب و مجوزها بستگی دارد. برای مقایسه پیشنهادها، مشخصات فنی و اقلام داخل قیمت را یکسان کنید و هزینه نگهداری و توسعه آینده را نیز در نظر بگیرید.
